אתגרים נפוצים של עיבוד CNC

כיצרן המתמחה בעיבוד CNC מדויק, אנו מבינים את התפקיד המכריע שטכנולוגיית CNC Control (CNC) ממלאת בייצור מודרני. שבבי CNC שינתה תהליכי ייצור בכל תעשיות, ומציעה דיוק גבוה, יכולת דירות ויכולת להתמודד עם גיאומטריות מורכבות ביעילות מדהימה. בין אם ביישומים חלליים, רכב, רפואה או תעשייתית, עיבוד CNC מספק רמת עקביות ופירוט שעליו עיבוד ידני מסורתי לא יכול להשיג.

עם זאת, למרות היתרונות הללו, CNC עיבוד CNC מציג מספר אתגרי ייצור שיכולים להשפיע על יעילות, עלות ואיכות המוצר. אתגרים אלה נעים בין בחירת חומרים, בלאי כלים, סובלנות הדוקה, מהירות ייצור ועקביות שבבי. טיפול בסוגיות אלה הוא קריטי להבטיח תהליך ייצור חלק וחסכוני.

במאמר זה נחקור כמה מהאתגרים הנפוצים ביותר שנתקלו בעיבוד CNC ואסטרטגיות מעשיות להתגבר עליהם.

אתגר 1: בחירת חומרים וזמני עופרת

אחד האתגרים הבסיסיים ביותר בעיבוד CNC הוא בחירת החומר הנכון לתפקיד. חומרים שונים מציגים מאפייני עיבוד ייחודיים, המשפיעים על כל דבר, החל מבלאי כלים, יעילות עיבוד, גימור פני השטח ויציבות ממדית.

אתגרים חומריים בעיבוד CNC

לכל חומר יש תכונות ספציפיות המשפיעות על יכולת העיבוד שלו:

• מתכות קשות (טיטניום, נירוסטה, Inconel) - חומרים אלה מציעים חוזק מעולה ועמידות בפני קורוזיה, מה שהופך אותם לאידיאליים ליישומים חלליים ויישומים רפואיים. עם זאת, קשיותם הגבוהה מגדילה באופן משמעותי את שחיקת החיתוך של כלי החיתוך, מאטה את מהירויות העיבוד ומייצרות יותר חום, הדורשת טכניקות כלים וקירור מיוחדות.

• אלומיניום ומתכות רכות-בעוד שאלומיניום קל יותר למכונה בגלל הרכות שלו, הוא נוטה לדבוק בכלי חיתוך, ויוצר בעיות קצה מובנות (BUE), המשפיעות על גימור פני השטח ודיוק ממדי.

• פלסטיק ומרוכבים - חומרים אלה הם קלים וקלים לחתוך, אך עמידות החום הנמוכה שלהם יכולה להוביל לעיוות תרמי ועיוות במהלך עיבוד שבבי, במיוחד אם קיים רטט המכונה.

• סגסוגות אקזוטיות - חומרים מתקדמים כמו טונגסטן או כלים מוקשים דרישת פלדת פלדה מתמחות אסטרטגיות CNC למניעת כשל בכלי מוקדם ומומים על פני השטח.

ההשפעה של בחירת החומרים על זמני עופרת

בחירת חומרים משפיעה ישירות על זמני ההובלה-הזמן הנדרש מרכש חומרי למוצר המכונה הסופי. מספר גורמים תורמים לאתגרי זמן הובלה:

• בעיות בשרשרת האספקה-חומרים דרישה גבוהה, במיוחד טיטניום בדרגה תעופה או נירוסטה רפואית, לרוב יש זמני רכש ארוכים, ומעכבים את הייצור.

• התאמת חומר - בחירת חומר לא הולם עלולה לגרום לשיעורי כישלון גבוהים יותר של עיבוד שבבי, הדורשת עיבוד חוזר נוסף והגדלת זמן הייצור הכולל.

• מורכבות שבבי-חומרים קשים יותר לוקח זמן רב יותר למכונה, משפיעים על זמני המחזור ועיכוב הזמנות בנפח גדול.

פתרונות למיטוב בחירת החומרים וזמני ההובלה

כדי להתגבר על אתגרים אלה, על היצרנים: צריך:

• שותף עם ספקים אמינים כדי להבטיח איכות חומר עקבית וזמני אספקה ​​קצרים יותר.

• השתמש בחומרים אלטרנטיביים עם תכונות דומות כאשר הוא מתמודד עם זמני רכש ארוכים.

• אופטימיזציה של ניהול מלאי כדי לשמור על חומרים חיוניים במלאי, והפחתת זמני ההמתנה.

• יכולת עיבוד חומרי בדיקה לפני כן לצפות אתגרים ולהתאים אסטרטגיות חיתוך.

על ידי בחירת חומרים בקפידה ושיפור יעילות שרשרת האספקה, היצרנים יכולים להפחית את עיכובי הייצור ולשפר את יעילות העיבוד הכללית.

זקוק לסובלנות הדוקה חלקי CNC עבורהפרויקטים שלך?

בקש הצעת מחיר מ- ActKey עוד היום

אתגר 2: אופטימיזציה של כלי ללבוש כלים

ללבוש כלים הוא אחד האתגרים המתמשכים ביותר בעיבוד CNC. כלי חיתוך נתון ללחץ מכני קיצוני, חיכוך וחום, מה שמוביל להשפלה לאורך זמן. אם לא מנוהלים כראוי, כלים שחוקים יכולים להתפשר על דיוק ממדי, איכות פני השטח ואפילו להוביל לשבירת כלים, ולגרום לעיכוב ייצור יקר.

גורמים המשפיעים על בלאי כלים

מספר גורמים עיקריים תורמים לחיתוך בלאי חיתוך:

• קשיות חומרית - עיבוד מתכות קשות כמו נירוסטה או טיטניום מפעיל לחץ מוגזם על קצוות חיתוך, מה שמוביל ללבוש מהיר.

• פרמטרים חיתוך לא תקינים - שיעורי הזנה שגויים, מהירויות ציר ועומק החיתוך יכולים לחמם יתר על המידה את הכלי או לגרום ללחץ כלים מוגזם, ששניהם מאיצים את השחיקה.

• היעדר קירור נאות - ללא שימון וקירור מספיק, הצטברות חום מוגזמת יכולה להוביל לפיצוח תרמי בכלי קרביד, להפחתת חיי הכלים.

• רטט מכונה - חוסר יציבות בהגדרת המכונה עלול לגרום לדפוסי בלאי לא סדירים, ולהשפיע על אורך החיים של הכלים ודיוק החלקים.

אסטרטגיות למזעור ללבוש כלים

כדי להרחיב את חיי הכלים ולשמור על דיוק עיבוד, על היצרנים: צריך:

• השתמש בציפויי כלים בעלי ביצועים גבוהים כמו טיטניום ניטריד (TIN), אלומיניום ניטריד טיטניום (TIALN), או פחמן דמוי יהלום (DLC) כדי לשפר את עמידות הבלאי.

• השתמש בגיאומטריות כלים מתקדמות המשפרות את פינוי השבבים ומפחיתים את הצטברות החום.

• בדוק והחלף כלים באופן קבוע לפני שהם מגיעים לרמות בלאי קריטיות כדי למנוע שבירה פתאומית.

• יישום אסטרטגיות חיתוך אדפטיביות בהן מהירויות חיתוך ועדכונים מותאמות אוטומטית על בסיס ניטור מצב הכלים.

• השתמש בטכניקות קירור נכונות, כולל מערכות נוזל קירור בלחץ גבוה או שבבי קריוגניים, כדי לשפר את ביצועי הכלים.

על ידי אופטימיזציה של שימוש בכלי ויישום תחזוקה מונעת, היצרנים יכולים להפחית משמעותית את עלויות הכלי ולשפר את עקביות העיבוד.

אתגר 3: סובלנות הדוקה ובקרת איכות

Precision הוא הבסיס לעיבוד שבבי CNC, במיוחד לתעשיות בהן הדיוק אינו ניתן למשא ומתן, כמו ייצור חלל, רפואי וייצור רכב. חלקים רבים עם מכונות CNC דורשות סובלנות הדוקה בטווח של ± 0.005 מ"מ עד ± 0.01 מ"מ, מה שהופך את בקרת האיכות לפן קריטי בתהליך הייצור.

אתגרים נפוצים בהשגת סובלנות הדוקה

שמירה על סובלנות הדוקה עקבית היא מאתגרת בגלל מספר גורמים:

• בעיות כיול מכונות - לאורך זמן, מכונות CNC עשויות לחוות סטיות קטנות ברמת דיוק בגלל בלאי וגורמים סביבתיים כמו שינויי טמפרטורה או תנודות מכניות.

• שגיאה אנושית בהתקנה ובמדידה - אפילו שגיאות קלות בביצוע ניקוי, קיזוזי כלים או כיול מדידה יכולים להוביל לסטיות בממדים הסופיים.

• השפעה על ללבוש כלים על דיוק - ככל שכלים חיתוך משפילים, דיוק ממדי מתחיל להיסחף, ודורש קיזוזים או תחליפים תכופים.

• התפשטות תרמית של חומרים-מתכות מתרחבות כאשר מחממות, ומשפיעות על מידות המוצר הסופיות, במיוחד בעיבוד במהירות גבוהה.

אסטרטגיות יעילות לשמירה על סובלנות הדוקה

כדי להבטיח דיוק, היצרנים יכולים ליישם את האמצעים הבאים:

• השתמש במכונות CNC בעלות דיוק גבוה-מרכזי עיבוד של 5 ציר מתקדמים מציעים דיוק מיקום טוב יותר ובקרת נתיבי כלים, ומפחיתים שגיאות מצטברות.

• השתמש במערכות מדידה אוטומטיות-מכונות מדידה מתואמות (CMM) ומערכות סריקת לייזר מספקות אימות בזמן אמת של ממדי חלקים.

• בקרה על גורמים סביבתיים-יישום סביבות עיבוד שבבלי טמפרטורה ממזער את בעיות ההתרחבות התרמית.

• שפר את ההדרכה של מפעילים - הבטחת שמפעילי מכונות יבינו שטכניקות מדידה ותהליכי בקרת איכות יכולים למזער שגיאות.

• השתמש בניטור בתהליך-מכונות CNC מתקדמות יכולות לשלב חיישני בדיקה בזמן אמת, מה שמאפשר תיקונים מיידיים במהלך עיבוד שבבי.

על ידי מינוף כלי בדיקה מתקדמים, מיטוב סביבות עיבוד שבבי ושכלול ברציפות של פרוטוקולי בקרת איכות, היצרנים יכולים לייצר בעקביות חלקים העומדים בדרישות סובלנות קפדניות.

אתגר 4: סימני רטט ושריפה של מכונה

בעיבוד CNC, רטט המכונה הוא נושא משמעותי המשפיע ישירות על הדיוק והגימור השטח של המוצר הסופי. רטט מוגזם מוביל לחוסר דיוקים ממדי, חספוס פני השטח הגרוע ויצירת סימני כוויה, המשפילים את איכות החלק. אם לא מנוהל כראוי, הרטט יכול להגביר את בלאי הכלים, להפחית את מהירות העיבוד ולפגע בשלמות המבנית של רכיבים עדינים.

כיצד רטט המכונה משפיע על איכות העיבוד

הרטט במכונות CNC מביא לעתים קרובות::

• דיוק ממדי מופחת - רטט לא מבוקר גורם לסטיות בממדי התוצר הסופי, מה שהופך את המאתגר לשמור על סובלנות הדוקה.

• פגמים פנימיים וסימני כוויה - מגע לא אחיד בין כלי החיתוך לחומר העבודה יכול ליצור סימני כוויה, סימני פטפוט וגימורי שטח לא עקביים, במיוחד בעת עיבוד מתכות מוקשות.

• בלאי כלים בטרם עת-רטט מגביר את וריאציות חיתוך כוח, מה שמוביל למיקרו-שברים ולבחינה בקצוות חיתוך, ומפחית את חיי הכלים.

גורמים נפוצים לרטט מכונה

מספר גורמים תורמים לרטט מוגזם של מכונות:

• חוסר איזון בכלים או הידוק לא תקין-אם כלי החיתוך אינו מאוזן כראוי או שהחומר מאובטח באופן רופף, מתרחשים תנועות מיקרו, מה שמוביל לרטט.

• פרמטרי חיתוך לא תואמים - שיעורי הזנה שגויים ועומקי קיצוץ גורמים לתנאי חיתוך לא יציבים, הגברת תנודות.

• נוקשות מכונה ובעיות יציבות - מכונות CNC ישנות או מכוילות בצורה לא נכונה עשויות להיעדר את הנוקשות המבנית הנדרשת, מה שהופך אותם למועדים יותר לתנודות.

• בלאי ציר ונושאים-ציר שחוק או מסבים פגומים מציגים תנועה לא רצויה, ומשפיעים על עיבוד דיוק.

פתרונות למזער סימני רטט ושריפה

כדי להקל על רטט המכונה ולמנוע סימני כוויה, על היצרנים: צריך:

• השתמש במגופי איכות ובמערכות הידוק באיכות גבוהה-מאבטחים חתיכות עבודה כראוי באמצעות Viss Discision, לסתות רכות או אביזרי ואקום כדי למזער את התנועה.

• ביצעו אופטימיזציה של פרמטרי חיתוך - התאם את שיעורי ההזנה, מהירויות הציר ועומק החיתוך כך שיתאים למאפייני החומר ולהפחית את השפעות התהודה.

• שפר את קשיחות המכונה - וודא כי בסיס המכונה נוקשה, נקי מהתאמה לא נכונה, ומתוחזק כראוי לספוג כוחות חיתוך ביעילות.

• כלי חיתוך איזון - בדוק באופן קבוע ואיזון כלים למניעת ריצה מוגזמת ותנאי חיתוך לא יציבים.

• השתמש בטכניקות דעיכה-השתמש בבעלי כלי רטט או כלי חיתוך לחות כדי לספוג עודפי רטט.

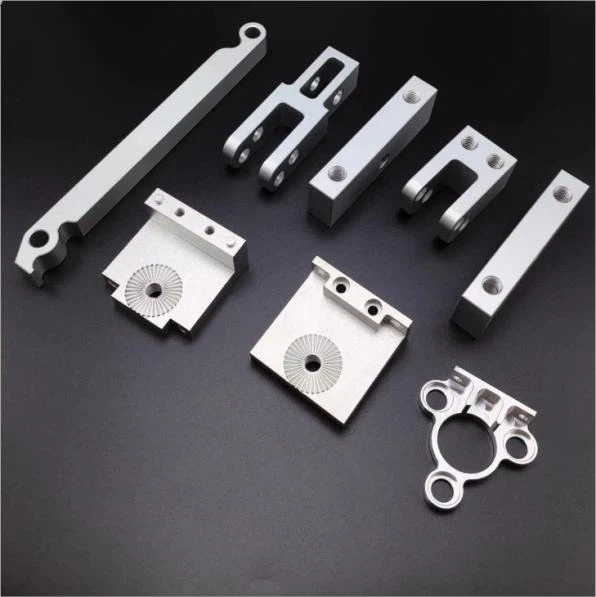

ניהול רטט נאות מבטיח גימורי שטח טובים יותר, דיוק ממדי משופר וחיי כלים ממושכים, וכתוצאה מכך פרודוקטיביות גבוהה יותר ופחות חלקים נדחים.

אתגר 5: קנה מידה לנפחים גבוהים

עבור יצרנים המטפלים בעבודת עיבוד CNC בנפח גבוה, המעבר מאבות-טיפוס לייצור בקנה מידה מלא מציג מערך אתגרים ייחודי. אמנם עיבוד CNC מדויק מאוד וניתן להתאמה, אך שמירה על יעילות ועקביות על פני אלפי חלקים יכולה להיות קשה.

אתגרים בייצור CNC בנפח גבוה

• צווארי בקבוק ייצור - בניגוד לעיצוב הזרקה או יציקה למות, עיבוד CNC מסתמך על תהליכים חיסור, בהם כל חלק מעוצב באופן אינדיבידואלי. זמני המחזור ליחידה נשארים גורם מגביל, ומשפיעים על מדרגיות.

• שגיאות מפעילי מכונה-ייצור בנפח גבוה מסתמך לעתים קרובות על טעינה ידנית, התאמות הגדרה ובדיקות בקרת איכות, מה שמגדיל את הסיכון לטעות אנושית.

• בלאי בציוד - ריצה של מכונות ברציפות במהירות גבוהה יכולה להאיץ את השפלת הכלים, ולדרוש שינויי כלים תכופים והשבתה לתחזוקה.

• שמירה על עקביות - וריאציות איכותיות בין החלק הראשון לאלף יכול להתרחש בגלל שינויים קלים בלאי כלים, שינויי טמפרטורה או סחף כיול.

אסטרטגיות לשיפור יעילות ה- CNC בנפח גבוה

כדי לקנה מידה של עיבוד CNC תוך שמירה על יעילות עלות ואיכות, היצרנים יכולים ליישם:

• מערכות טעינה ופריקה אוטומטיות - השימוש בזרועות רובוטיות או מחליפי מזרן מפחית משמעותית את זמן המחזור על ידי ייעול טיפול בחומרים.

• מערכות ניטור חכמות-ניטור בזמן אמת מונע AI על בלאי כלים, תנאי חיתוך וביצועי מכונה מבטיח איכות חלקית עקבית.

• מכונות מרובות-מצעיות ורב-ציר-השקעה במכונות CNC רב-ציר או מערכי ציר כפול יכול לקצץ זמן עיבוד בחלק.

• תחזוקה חזויה - הערכות בריאות מכונות רגילות ומערכות שימון אוטומטיות מפחיתות התמוטטות בלתי צפויה.

• אופטימיזציה של תהליכי אצווה - תכנות מכונות CNC לביצוע חלקים זהים מרובים בתוך הגדרה יחידה ממזערת זמן סרק.

על ידי יישום אוטומציה ומערכות ניטור מתקדמות, היצרנים יכולים לשפר את התפוקה, להפחית עלויות ולהשיג איכות אחידה בייצור המוני.

מקרה מבחן:ראה איךייצור CNC בקנה מידהעבור יצרנית אלקטרוניקה אירופאית תוך שמירה על עקביות איכותית של 100%.

אתגר 6: תכנות מורכבות וטעות אנושית

עיבוד CNC מסתמך מאוד על דיוק התכנות לביצוע נתיבי כלים מדויקים, מהירויות חיתוך ותנועות. עם זאת, שגיאות בתכנות (קוד G) או הגדרות CAM לא תקינות יכולות להוביל לחלקים פגומים, קריסות כלים ולשיעורי גרוטאות מוגברים.

טעויות תכנות נפוצות בעיבוד CNC

• שגיאות נתיב כלים - רצף נתיבי כלים לא תקינים יכול לגרום להתנגשויות בין הכלי לחומר העבודה, מה שמוביל לשבתה של מכונה ושבירת כלים.

• הגדרות הזנה ומהירות שגויות - אם מהירות החיתוך גבוהה מדי, היא גורמת לחום מוגזם וללאי כלים מוקדמים. לעומת זאת, קצב הזנה איטי מדי מביא לעיבוד לא יעיל.

• היעדר בדיקות סימולציה - דילוג על הדמיות תוכנת CAM לפני עיבוד שבבי בפועל מגדיל את הסיכון לשגיאות בלתי צפויות, מה שמוביל לפסולת חומרית.

• התאמה שגויה בהגדרת חומר העבודה-קביעת קיזוז לא נכון או תיאום קיזוזי מערכת גורמים לחלקים מחוץ למפרט.

פתרונות להפחתת שגיאות תכנות

כדי למזער את ההשפעה של טעות אנוש ותכנות חוסר יעילות, היצרנים יכולים:

• השתמש בתוכנת CAM באיכות גבוהה-תוכנה מתקדמת כמו MasterCAM, Fusion 360 ו- Siemens NX מסייעת לייצר נתיבי כלים אופטימליים ולגלות שגיאות לפני הביצוע.

• הפעל הדמיות וירטואליות - יש לבדוק תוכניות CNC בסביבה מדומה כדי לאמת נתיבי כלים ופרמטרים לחיתוך לפני העיבוד.

• יישום ספריות Code Code סטנדרטיות-שימוש בתבניות שהוקמו מראש לפעולות חוזרות ונשנות מפחית את חוסר העקביות של תכנות.

• שפר את ההדרכה למפעילים - תוכניות אימונים רציפות מבטיחות שמפעילי מכונות יישארו מעודכנים בטכניקות התכנות האחרונות של CNC ושיטות פתרון בעיות.

• שילוב מערכות גילוי שגיאות - בקרי CNC מודרניים יכולים לאתר באופן אוטומטי התנגשויות כלים ותכנות חוסר עקביות, ולהפחית את הסיכון של פגמים חלקים.

על ידי זיקוק תכנות זרימות עבודה ואימוץ פתרונות תוכנה חכמים, יצרני CNC יכולים לבטל שגיאות תכנות יקרות ולשמור על יעילות ייצור גבוהה.

מַסְקָנָה

עיבוד CNC הפך לתקן הזהב לייצור דיוק, אך הוא מגיע עם מערך אתגרים משלו. מבחירה בחומרים, בלאי כלים ורטט מכונות ועד מורכבות ייצור ותכנות בנפח גבוה, על היצרנים לנווט במכשולים שונים כדי להשיג ביצועים מיטביים.

ב- Shenzhen Actkey Technology Co., Ltd., אנו מתמחים בעיבוד CNC בעל דיוק גבוה, ומציעים פתרונות ייצור מתקדמים לתעשיות הדורשות סובלנות קפדנית, איכות מעולה וייצור יעילות גבוהה. עם ציוד עדכני, צוותי הנדסה מומחים ומחויבות למצוינות, אנו עוזרים ללקוחותינו למקסם את יכולות ה- CNC שלהם ולהשיג תוצאות ללא רבב.

עבור פתרונות CNC מותאמים אישית המותאמים לצרכי הייצור שלך, צור איתנו קשר עוד היום וגלה כיצד אנו יכולים לעזור לך לייעל את תהליך הייצור שלך לצורך הצלחה לטווח הארוך.
